示例二：Designer 模拟记录分析¶
场景概述¶
在 Designer 中运行多个模拟，对比不同参数下的生产效率，并自动生成可视化看板用于决策分析。

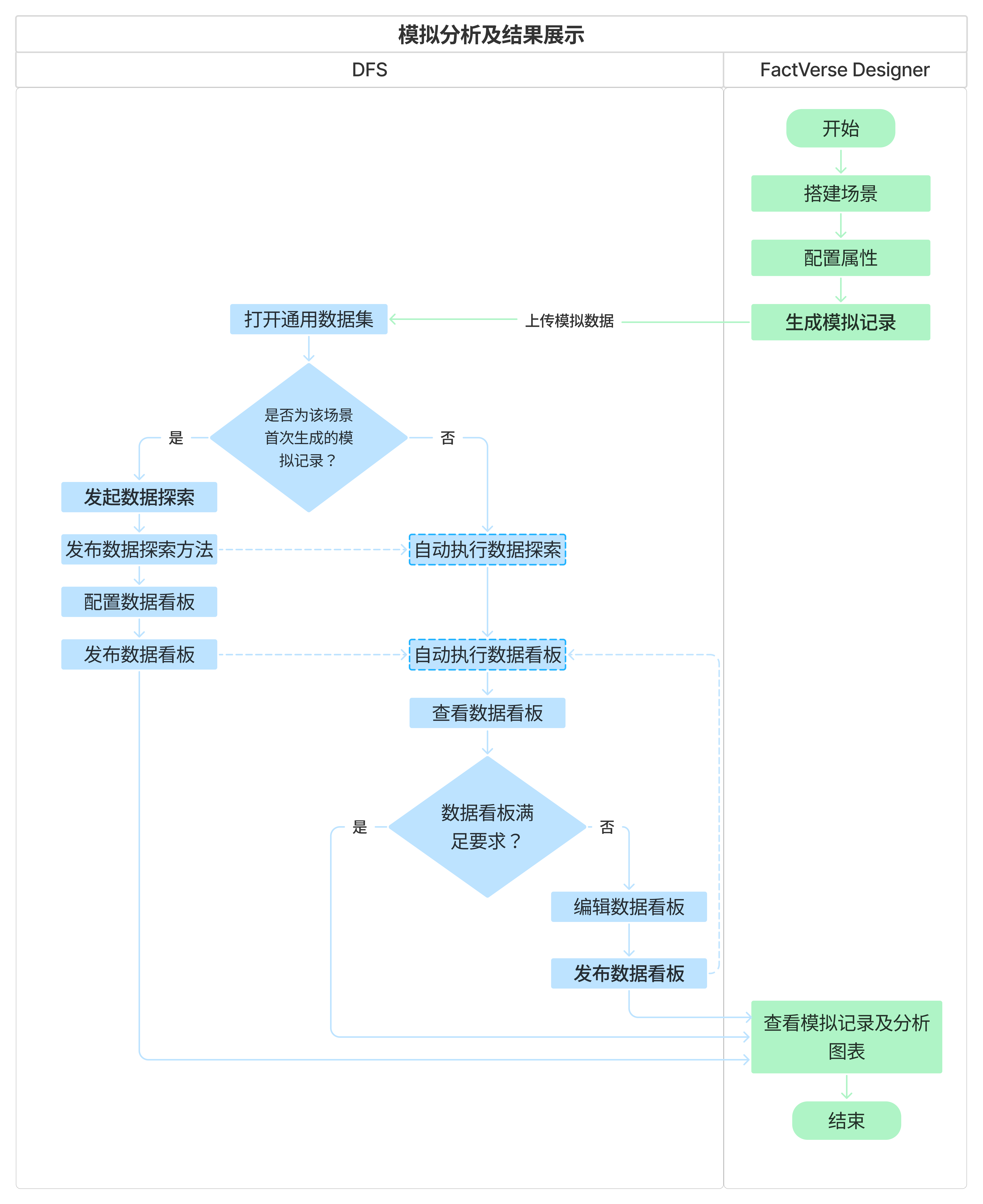

图 101 Designer 模拟记录分析与结果展示实现流程
步骤一 前置准备¶
-
搭建场景：在 FactVerse Designer 中构建数字孪生场景，配置需要验证的参数。
-
生成模拟记录

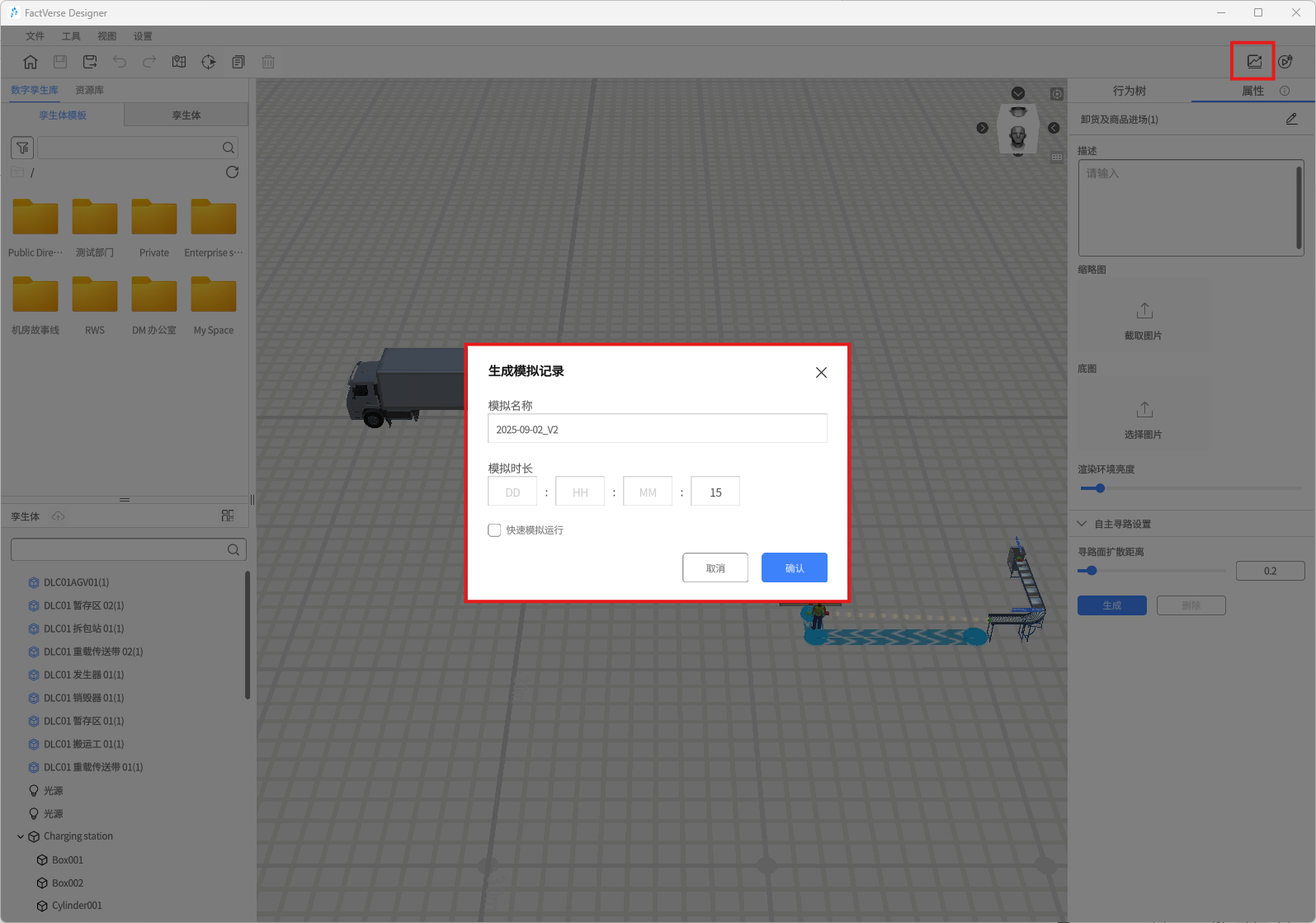

图 102 生成模拟记录
-
运行场景，产生不同配置与时长下的模拟结果。
-
系统会生成对应的模拟回顾记录，作为后续分析的数据来源。
-
上传至 DFS
-
模拟运行结束后，记录会自动上传至 DFS。
-
上传完成后，可在 Designer 中直接打开 DFS 的【通用数据集】界面进行数据分析。

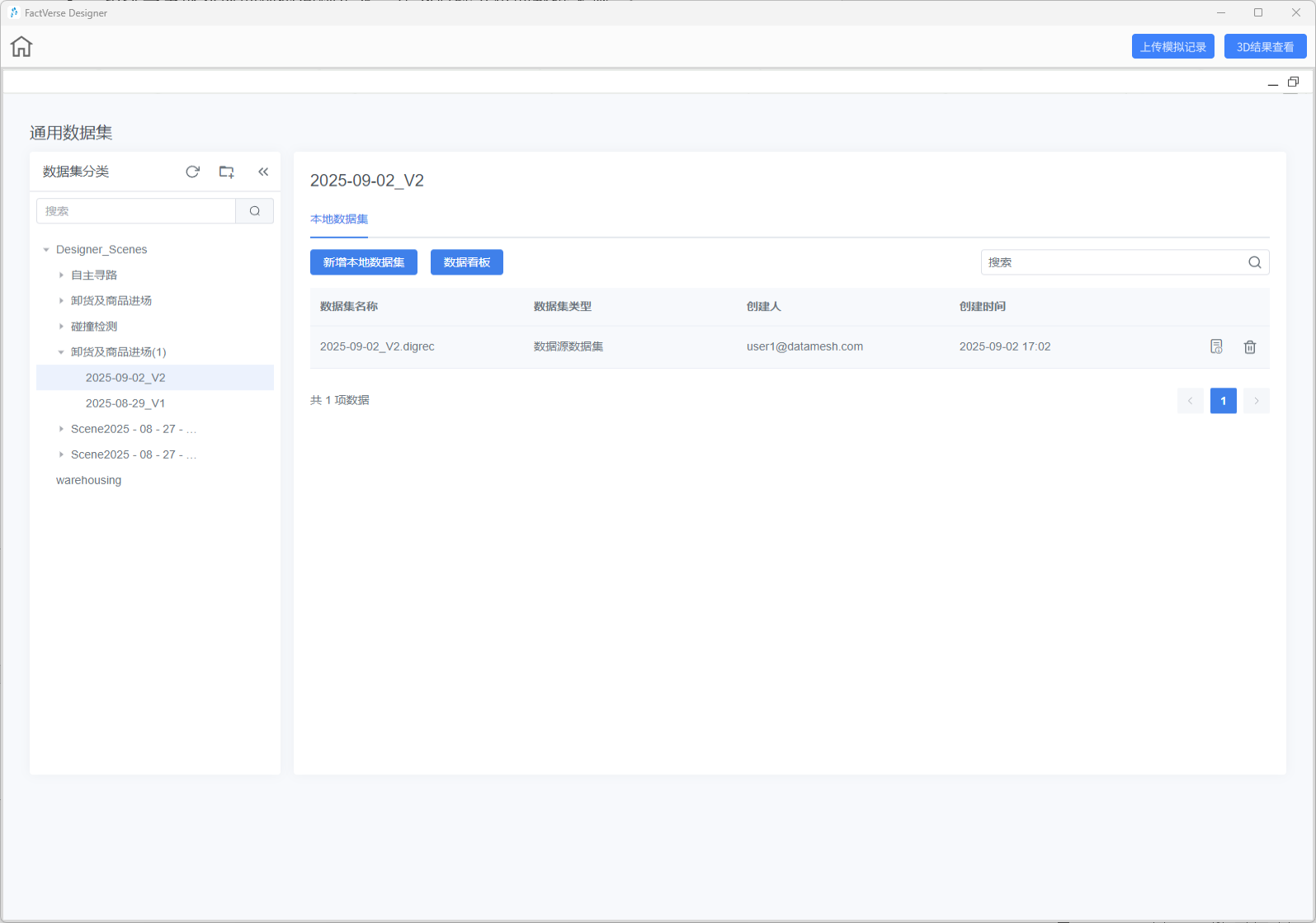

图 103 打开通用数据集
步骤二 数据探索与发布¶
在本示例中，进行数据探索的目的在于：
-
将模拟回顾记录转化为可分析的结果数据集；
-
为看板展示提供数据输入；
-
发起数据探索
-
在通用数据集分类目录中选取本次上传的数据集。
-
进入该数据集的数据查看页，点击“数据表”页签中的【发起数据探索】按钮进行数据探索。

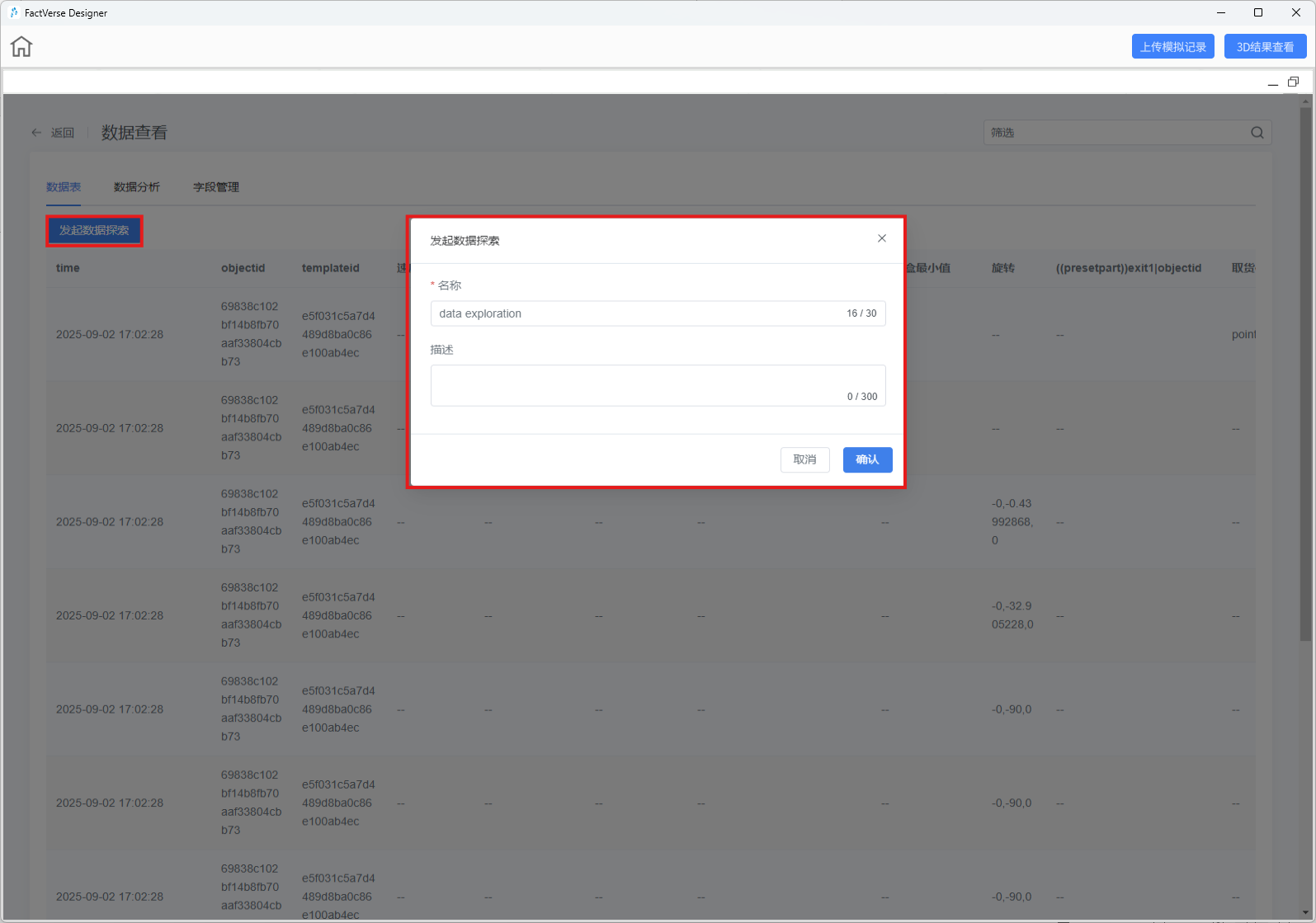

图 104 发起数据探索
- 发布数据探索方法

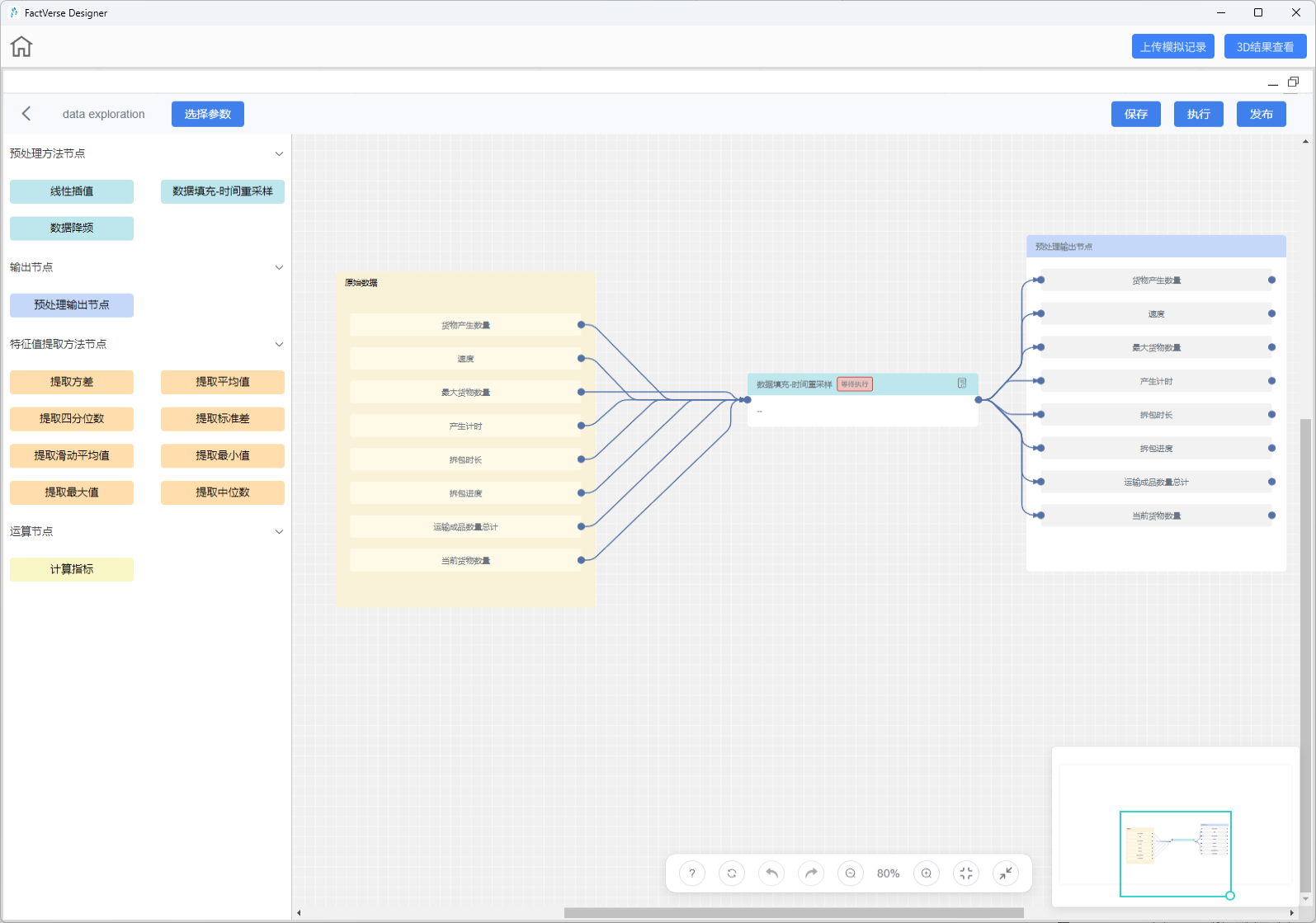

图 105 发布数据探索方法
-
构建并发布探索方法流。
-
执行结果输出为新的探索数据集
-
每次新生成模拟记录时，系统会自动执行探索任务。

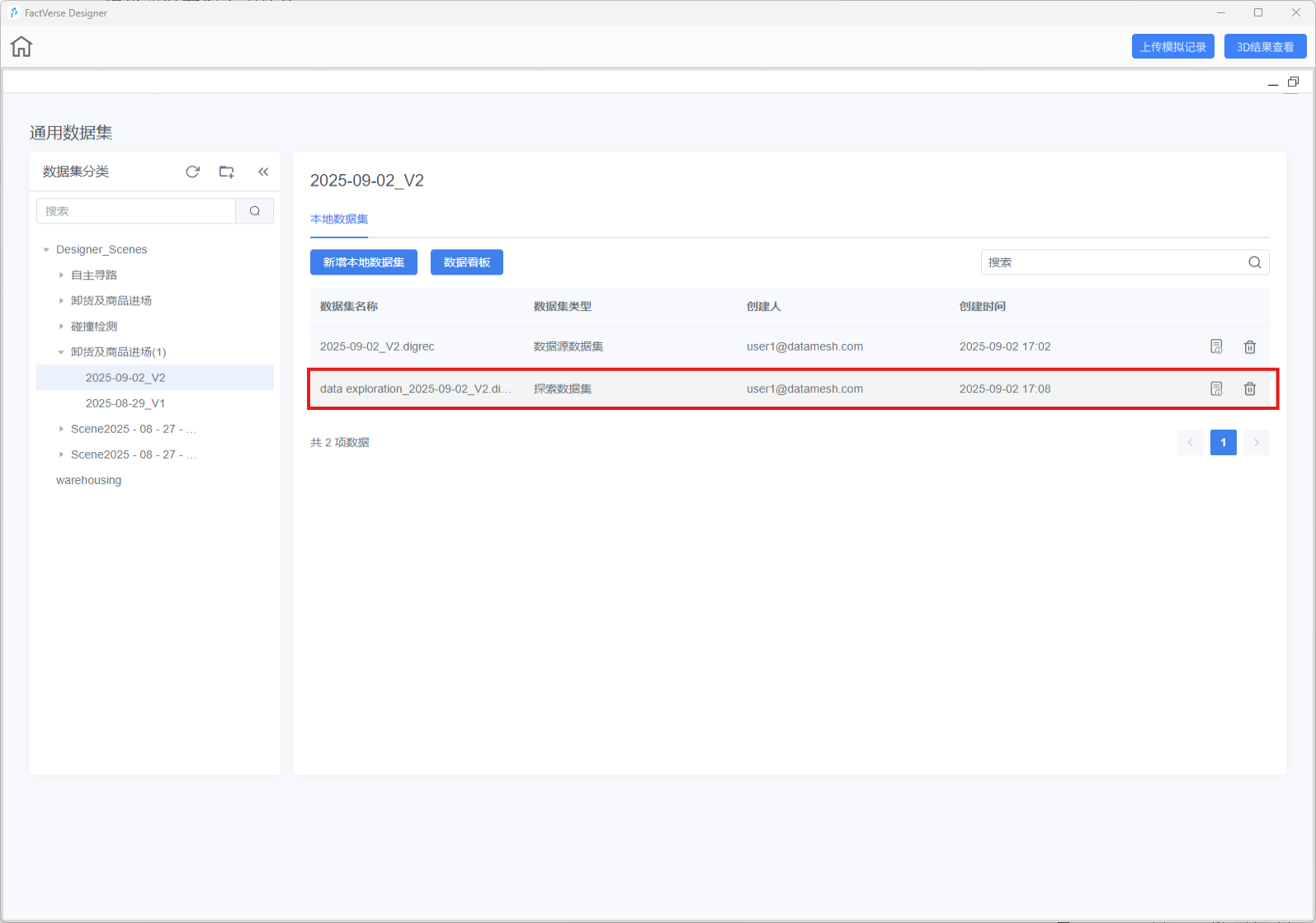

图 106 执行结果输出为新的探索数据集
步骤三 结果复用与分析¶
-
配置数据看板
-
创建并保存数据看板，用于展示探索结果。

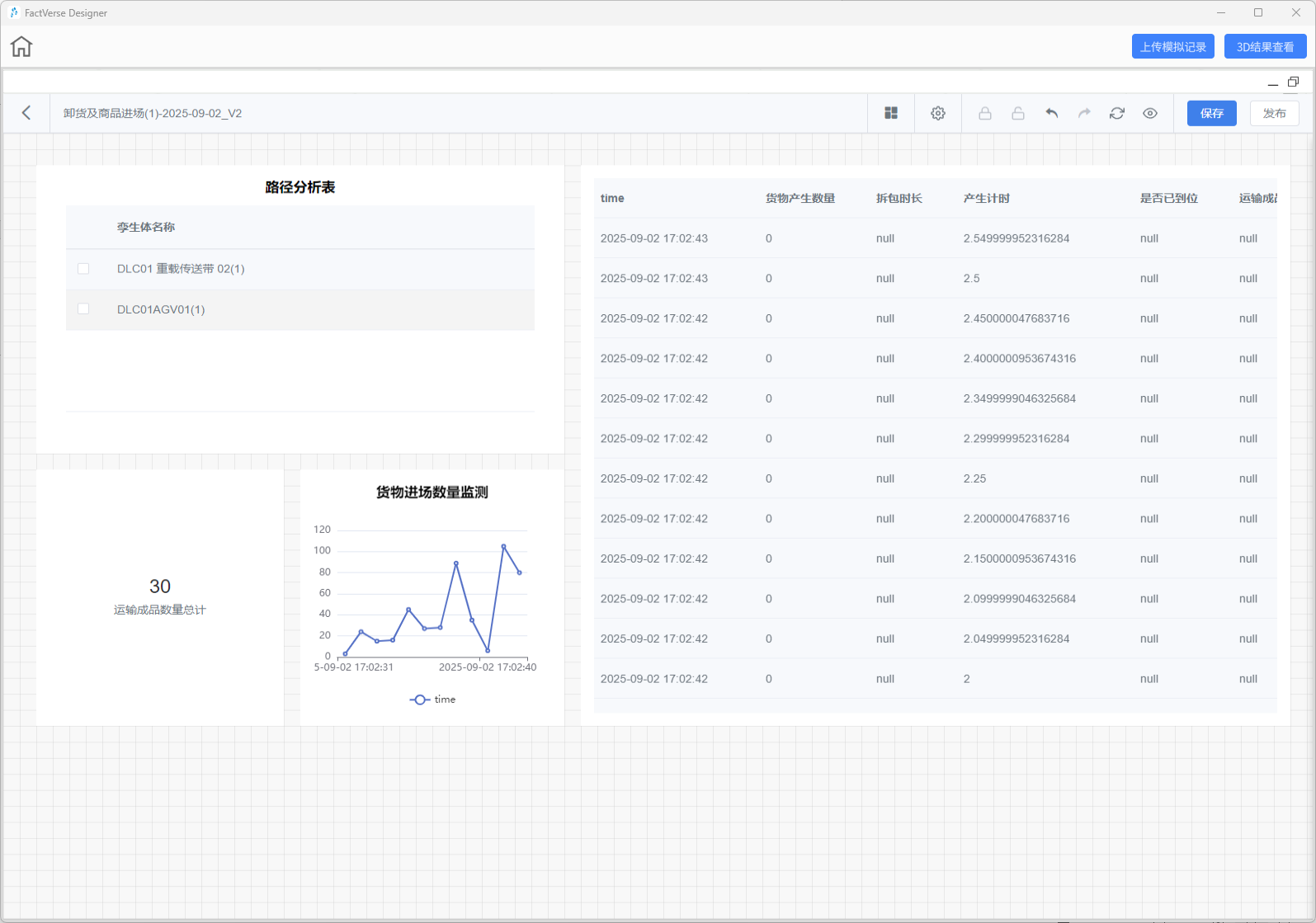

图 107 配置数据看板
-
发布数据看板
-
发布看板后，系统会在每次生成模拟记录时自动更新数据探索结果并刷新看板。
-
查看与分析
-
通过“3D 结果查看”重现模拟过程，评估路径合理性与效率，发现潜在优化空间并规划更优调度方案。
-
根据分析结果调整参数，重新生成模拟记录并查看更新后的看板结果。

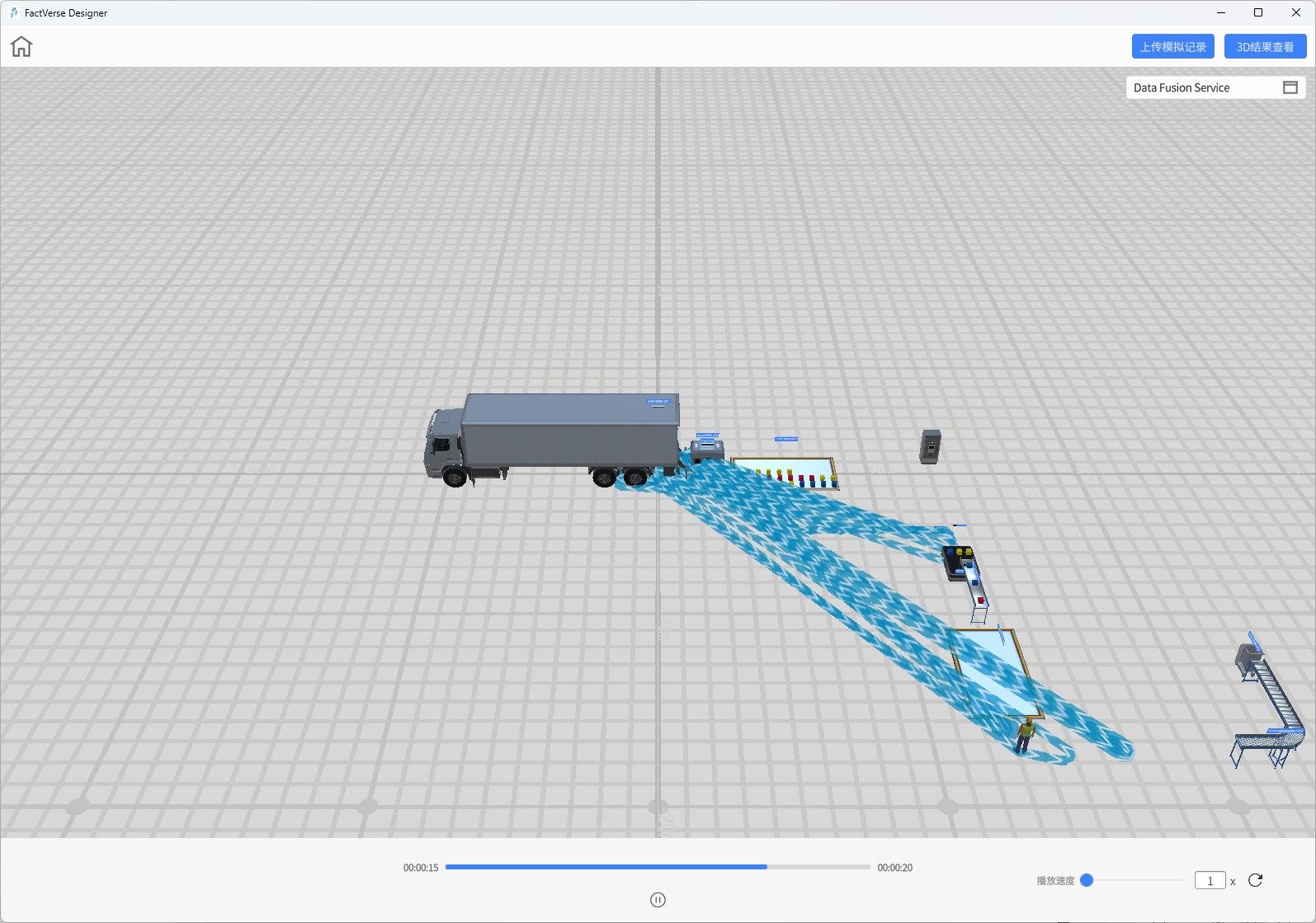

图 108 3D结果查看
